有機トランジスタ (OFET) 特別記事

製品の詳細やデバイスの性能評価,社外との連携に関する記事です。

脱芳香族的縮環π拡張(DAPEX)反応によって合成されたπ拡張ルブレンのOFET特性評価

テトラセンコアをπ拡張した新しいタイプのルブレン誘導体のOFET特性評価を行いました。蒸着法により作製した素子にてルブレンに匹敵する1.5×10-3 cm2V-1s-1の移動度が得られました。

π拡張ルブレンのOFET特性評価

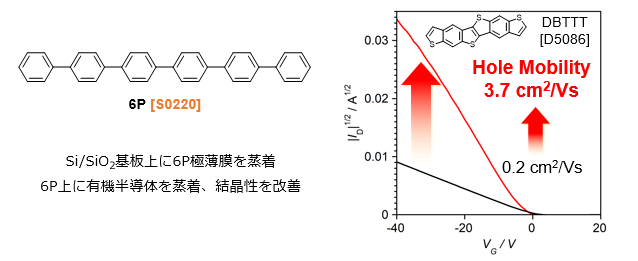

6P [S0220]を用いた結晶性制御によるFET性能の向上

ロット間の品質差異を最小化した高純度品なパラセキシフェニル(6P)[S0220]を販売しています。真空蒸着により成膜した6Pによる上層の有機半導体膜のモルフォロジー改善とOFET素子の高性能化を実証しました。さらに、6P以外のオリゴフェニレン系化合物でも同様の高性能化を確認しています。

6P[S0220]を用いた結晶性制御によるFET性能の向上

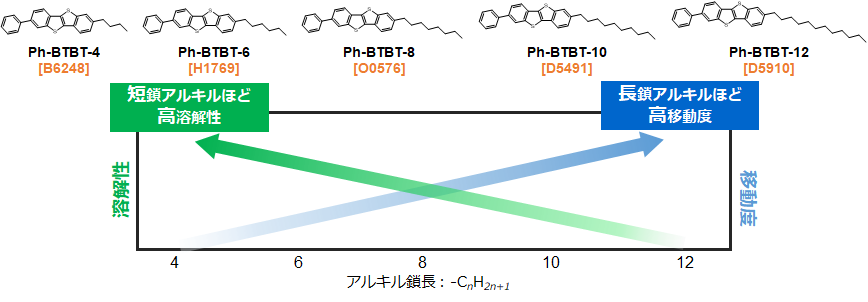

性能評価例:高移動度 / 高溶解性 p型有機半導体材料Ph-BTBT-n シリーズ

Ph-BTBT-10 のアルキル鎖長の異なる類縁体Ph-BTBT-n (n = 4, 6, 8, 12)を新製品化しました。短いアルキル鎖ほど高い溶解性,長いアルキル鎖ほど高い移動度を示します。

Ph-BTBT-n device image

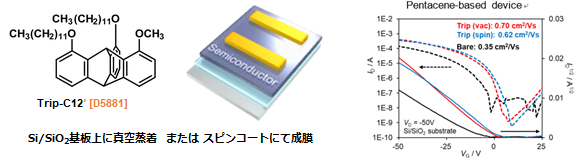

Trip-C12′ [D5881]の表面処理によるFET性能の向上

高秩序な分子集積膜を形成する三脚型トリプチセン“Trip-C12を新製品化しました。有機トランジスタの絶縁層上に成膜することで素子性能を向上することを確認しました。

D5881-device-image

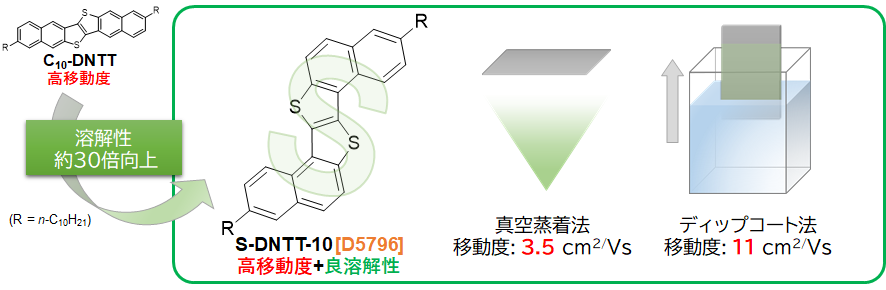

性能評価例: 高性能S字型有機半導体 “S-DNTT-10”

高性能S字型有機半導体材料“S-DNTT-10”を新製品化しました。社内装置を用いてOFET素子の作製と性能評価を行っています。電気物性と大気安定性に優れ,蒸着および塗布どちらの素子作製プロセスにも適用可能です。

D5796-device-image

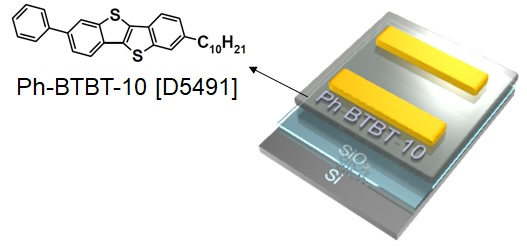

2D-GIXDによる高性能p型半導体 Ph-BTBT-10 [D5491] の精密分子配向解析

"Ph-BTBT-10 [D5491]"について,弊社内で行うOFET素子作製と性能評価だけでなく,SPring-8にて二次元微小角入射X線回折(2D-GIXD)による蒸着膜の薄膜構造解析を実施しました。当詳細は,公益財団法人 高輝度光科学研究センター(JASRI) のウェブサイトでSPring-8産業利用成果として特集されています。

D5491-device-image   SPring-8-logo

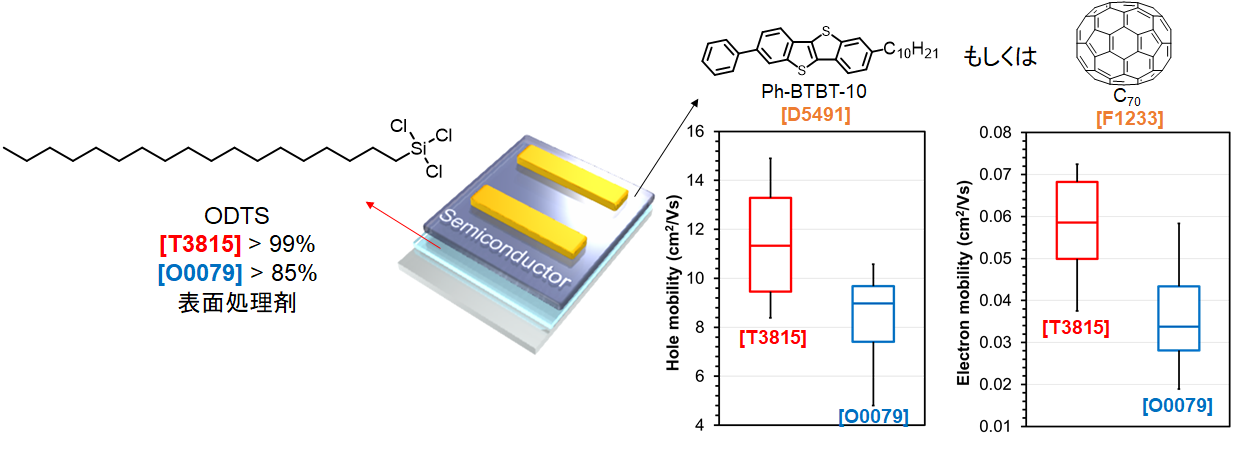

高純度シランカップリング剤 オクタデシルトリクロロシラン (>99.0%)

極めて高純度な"オクタデシルトリクロロシラン (ODTS) (>99.0%) [T3815]"を新製品化しました。社内装置を用いた実験によってODTSの純度とOFETデバイスの特性の相関を調査し当高純度ODTSを用いて作製したデバイスが従来品のODTS (>85%) [O0079]を用いたデバイスよりも高移動度を示すことを明らかにしました。

高純度シランカップリング剤 オクタデシルトリクロロシラン

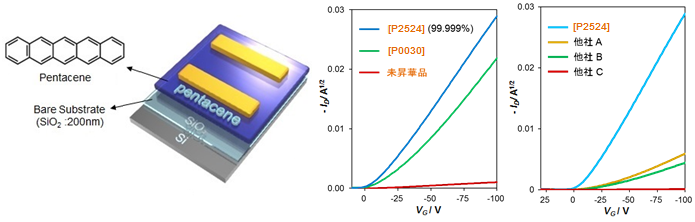

昇華精製による高純度化とFET特性比較:ペンタセン(99.999%) [P2524]

弊社製品の“高純度ペンタセン (99.999%) [P2524]" および他社製の各種ペンタセンを使用し,OFET素子の作製と性能比較を行いました。P2524を用いて作製した素子より,最大でホール移動度 μ = 1.52 cm2/Vs が得られています。

性能評価例: 高位置規則性ポリチオフェン “P3HT”

弊社製品のうち,高分子p型半導体材料“P3HT [P2513]”を使用し,OFET素子の作製と性能評価を行いました。作製した素子より,最大でホール移動度 μ = 0.1 cm2/Vs が得られています。

性能評価例: 高性能p型半導体材料 “Ph-BTBT-10”

弊社製品のうち,高性能p型半導体材料“Ph-BTBT-10 [D5491]”を使用し,OFET素子の作製と性能評価を行いました。作製した素子より,最大でホール移動度 μ = 14.0 cm2/Vs が得られています。

高性能p型半導体材料 “Ph-BTBT-10”

性能評価例: p型半導体材料“ペンタセン”

弊社製品のうち,代表的p型半導体材料“ペンタセン [P2524]”を使用し,OFET素子の作製と性能評価を行いました。作製した素子より,最大でホール移動度 μ = 1.52 cm2/Vs が得られています。

p型半導体材料“ペンタセン”の性能評価例

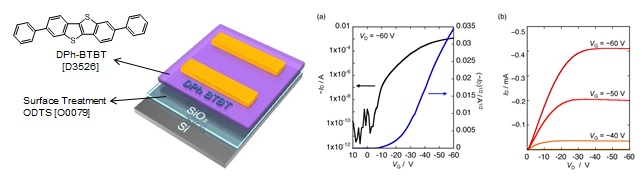

性能評価例: p型半導体材料“DPh-BTBT”

弊社製品のうち,高い移動度と大気安定性を併せ持つp型半導体材料“DPh-BTBT [D3526]”を使用し,OFET素子の作製と性能評価を行いました。作製した素子より,最大でホール移動度 μ = 3.5 cm2/Vs が得られています。

p型半導体材料“DPh-BTBT”の性能評価例
